① Gabinete
1) Pare
a operação do condicionador de ar e desligue a chave geral.
2) Retire
a tampa das válvulas.
・Após
retirar o parafuso, retire a tampa das válvulas puxando-a para baixo.
3) Retire
a tampa das conexões elétricas e retire o cabo de conexão.
4) Retire
a tampa superior.
・Após retirar os parafusos, retire a tampa superior puxando-a
para cima.
5) Retire
os parafusos do gabinete frontal e da tampa do inverter, bem como os parafusos
do gabinete frontal e da parte inferior.
・O lado esquerdo da frente é feito de maneira a encaixar-se no
gabinete traseiro. Para retirá-lo, puxe-o para cima.
② Inverter
1) Retire
o parafuso da parte superior do gabinete frontal.
・Retirando-se
a tampa do inverter, pode-se verificar a placa P.C.

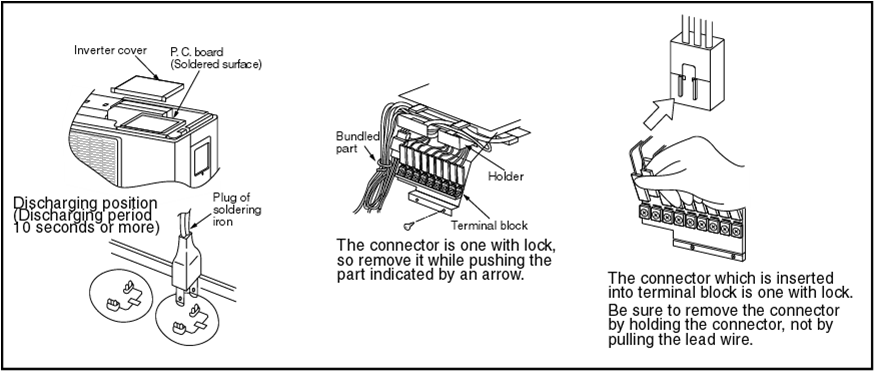

2) Execute
a descarga conectando a polaridade + ,
– da resistência de descarga (aprox. 100W40W) ou o plugue do soldador aos terminais + , – do capacitor
eletrolítico C15 (500µF) na placa P.C. (mensagem “CUIDADO ALTA VOLTAGEM” ).
3) Retire
o parafuso de fixação do corpo principal e da caixa do inverter.
4) Retire
os vários fios arranjados na parte superior da caixa e o porta-fio no lado
direito do bloco de terminais.
5) Retire
o fio do chicote no lado esquerdo do bloco de terminais.
6) Puxe
a caixa do inverter para cima.
7) Desconecte
os conectores dos diversos fios.
③ Placa de controle
1) Desconecte
os fios e conectores entre a placa de controle e os outros componentes.
1. Fiação
・ Conexão com o bloco
de terminais: Conexão com o compressor : Conexão com o reator:
2. Conectores
・ Na placa de controle
principal: Ventilador externo: Detecção da posição do ventilador externo : Válv. 4 vias (somente
M18YAV-E)
・ Na placa de
sub-controle: Termostat.
PMV
2) Desconecte
o cabo que conecta a placa de controle principal e a placa de sub-controle.
3)
Retire a placa de controle da base da placa P.C.
1. Placa e controle principal
・ Retire as duas garras
da base da placa P.C.
e com as mãos retire o dissipador de calor.
・ Retire os três
parafusos de fixação do dissipador e da placa de controle principal e substitua
a placa por uma nova.
2. Placa de sub-controle
・ Retire a base da
placa P.C.
da caixa.
・ Retire as duas garras
da base da placa P.C.
e substitua a placa por uma nova.
CN300,
CN301 e CN701
(só
M18YAV-E) no lado da
Placa
de controle principal
e
CN08 e 15 na placa de sub-
controle
são conectores com
travas.
Assim, retire o conec-
tor
enquanto empurra parte
Indicada
por uma seta.
Ao
montar uma placa
nova, verifique se a
placa
está correta-
mente colocada na
ranhura
da base da
placa
P.C.

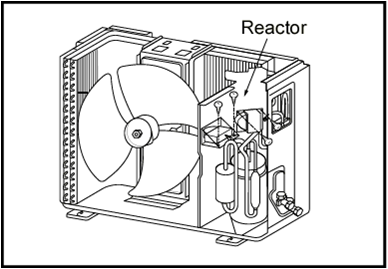

④ Reator
1) Retire
a presilha de fixação dos fios na placa.
2) Retire
os parafusos de fixação do reator.
⑤ Motor do ventilador
1) Retire
a porca de fixação do ventilador.
・A porca é desatarraxada no sentido horário.
(Para apertar, gire no sentido anti-horário)
(Para apertar, gire no sentido anti-horário)
2) Retire
a hélice.
3) Desconecte
o conector do ventilador.
4) Retire
os parafusos de fixação. Utilize as mãos para evitar a queda do motor.
⑥ Compressor
1) Retire
o gás refrigerante.
2) Retire
a placa divisória.
3) Retire
o material de isolamento acústico.
4) Retire
a tampa dos terminais do compressor e desconecte o fio do termostato do
compressor thermo
e desconecte o compressor do bloco de terminais.
5) Dissoldar os tubos do
compressor.
6) Retire
o parafuso de fixação da placa inferior e da serpentina.
7) Retire
o parafuso de fixação da placa inferior e da placa porta-válvula.
8) Puxe
o sistema de refrigeração para cima.
9) Retire
a porca de fixação do compressor sobre a base.
⑦ P.M.V.
1) Gire
a bobina no sentido horário (anti-horário) em
90 graus, e retire a bobina da válvula moduladora de pulsos (PMV).
⑧ Grelha do ventilador
1) Retire
o gabinete frontal e coloque-o no chão de maneira a que o lado da grelha seja
direcionado para baixo.
2) Retire
as garras empurrando-as com uma chave de fenda na direção da seta indicada na
figura e retire a grelha.
2. Fixação
1) Insira
a garra da grelha no orifício do gabinete frontal. Empurre as garras (10 posições) com as mãos e fixe as garras.
